디지털 솔루션 - Intelligent Gate 【 I-Gate 】

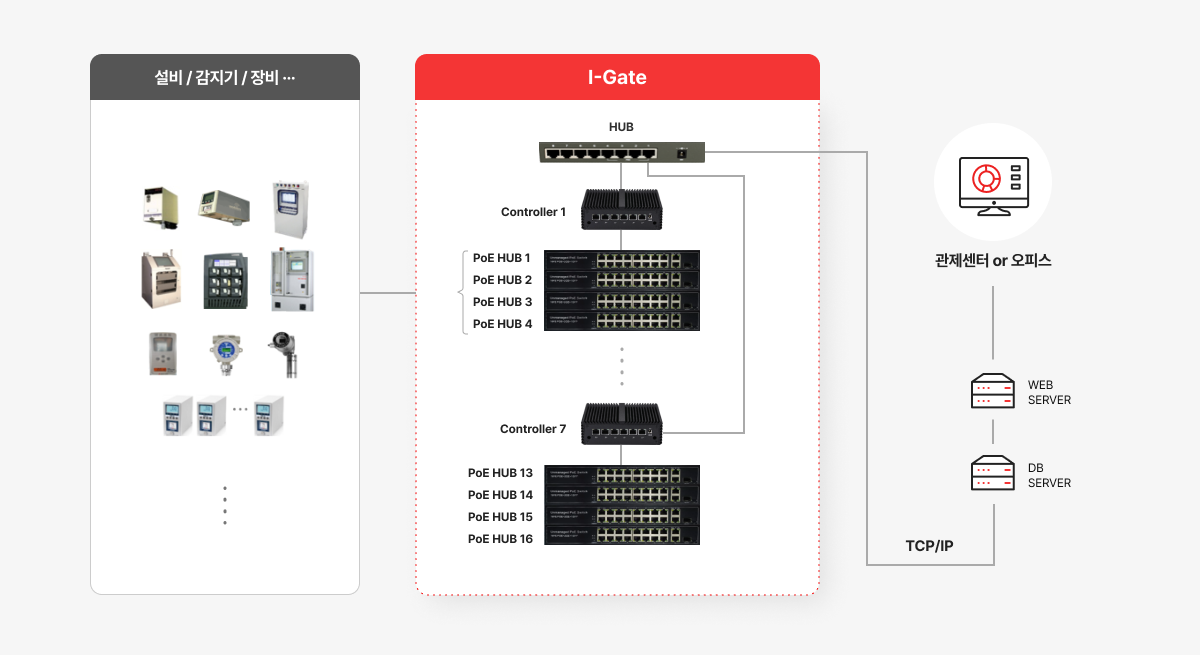

- 각종 감지기 및 센서 정보를 하나의 통신모듈을 통해 중앙 서버에 직접 업로드 하는 디지털 통합 시스템
- 감지기에서 DB서버로의 Network 간소화를 통한 트래픽 및 유지보수 비용 감소

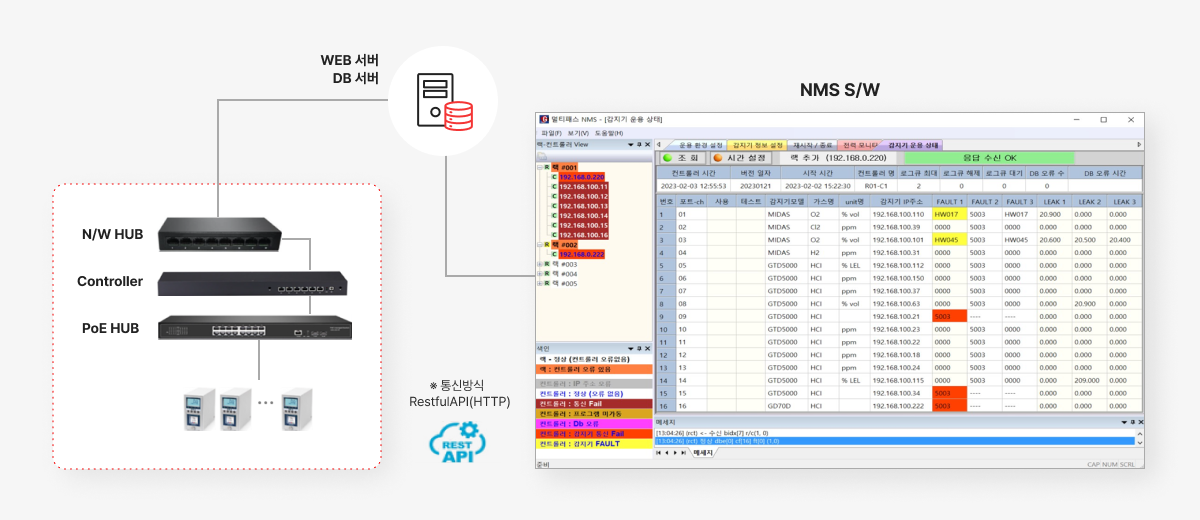

- 설비 및 감지기 정보/상태, 전력모니터링, 환경 설정 용 소프트웨어 (NMS: Network Management System)
- 원격제어 : Controller, 가스감지기 제어(전원)

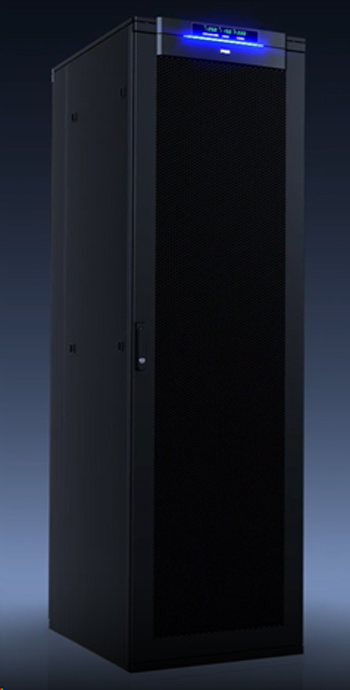

I-GATE Smart RACK
Multi-Pass_42Unit

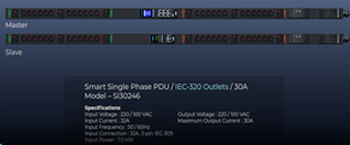

Power Device Unit 30A x 2EA

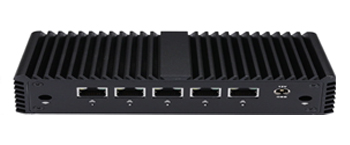

Controller_1Unit x 7EA

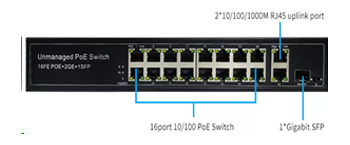

POE L2 Hub_1Unit x 28EA
| Specifications | ||
|---|---|---|
| Controller | CPU | Intel Celeron J4105 Quad Core 1.5GHz up to 2.5GHz 4Cache |
| LAN | 5 x RJ45 Port for 2.5G LAN | |
| OS | Linux | |
| Power | 12V3A | |
| Dimension | 261x218x75mm | |
| CoolingMode | Fanless Design | |
| Metalrial | Aluminum | |
| POE-Hub | POE Port | 16EA |
| Reset Key | 1 | |
| Port | 16*10/100/1000M/ 2GE SFP | |
| POE Standard | IEEE 802.3af/at max 30W/Port | |
| Power | AC 100~240V 50/60Hz | |
| Dimension | 497x393x97mm | |
| Smart RACK | Dimension | 2070x800x800/42Unit |
| Display | Status Voltage, Ampere, Temperature, Humedy | |
| door | Front 2 door, Reverse 2 door | |
| Power Device | 2Line 30 hole Power Line Device TCP/IP Network Type | |

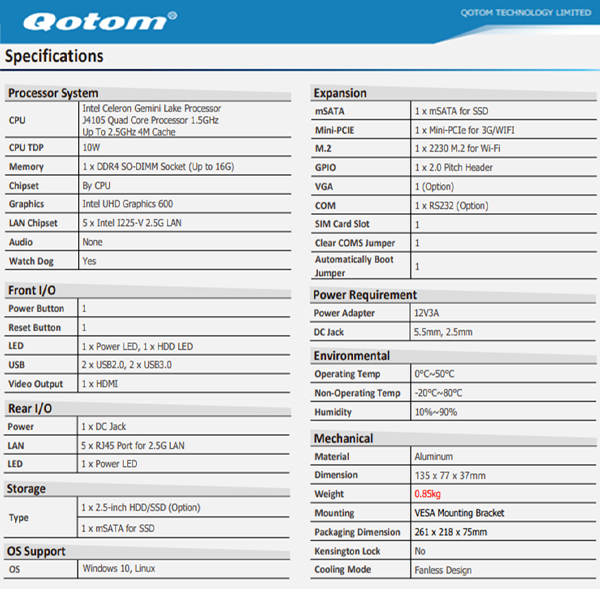

Hardware Spec Controller

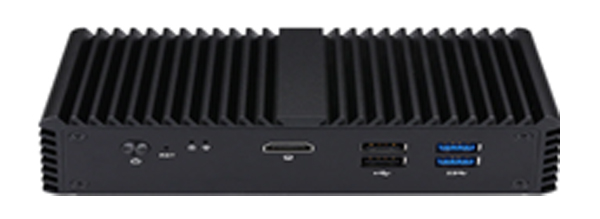

전면부

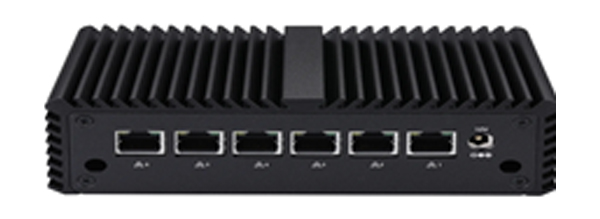

후면부
Hardware 주요 사양
- CPU : Intel 셀러론 J4105 Quad Core 1.5 GHz
- Memory : DDR4 4G / Storage : 64G SSD
성능측정기준
- Linux (Ubuntu) 성능 측정 앱 top, free, slurm 을 이용하여 Controller에 64 개 감지기를 등록
- 1초 마다 모든 감지기의 MODBUS Data를 읽어 와서 상태를 Update 및
- DB 에 Fault 및 Leak 값을 Update 하는 시뮬레이션 수행
CPU 사용률
- 최대 약 10% 의 리소스를 사용하여 안정적 운영 (Idle : 90%)
Memory 사용률
- 4G bytes 중 668 M bytes 사용 하여 안정적 운영(1.8 G Free Memory)
